COG-LCD-Display mit SPI-Schnittstelle
● SPI-LCD-Display
● COG-LCD 128X64
● Grafik-LCD
● Anzeigemodus optional
Beschreibung
● SPI-LCD-Display
● COG-LCD 128X64
● Grafik-LCD
● Anzeigemodus optional

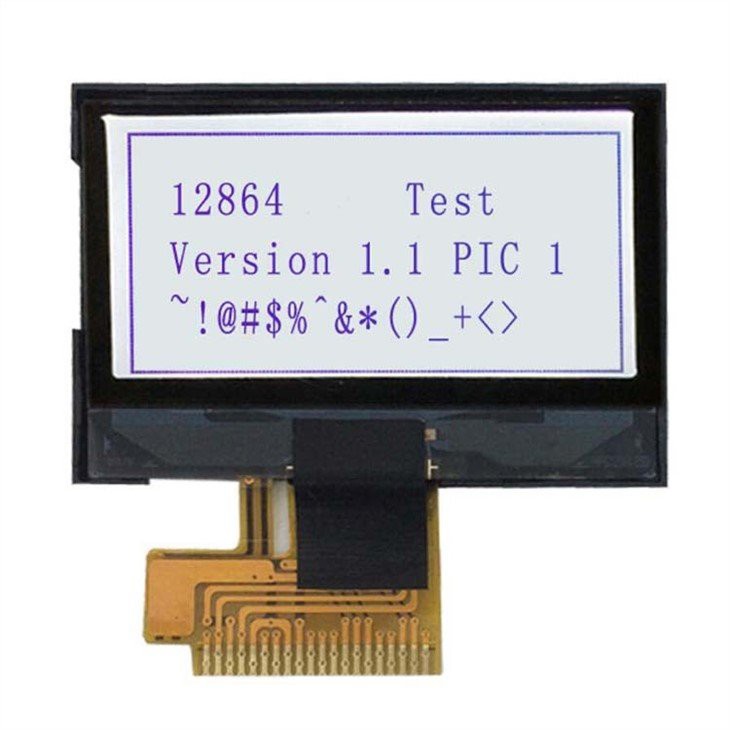

● Produktbeschreibung: SPI-LCD-Display 2,2 Zoll, 128 x 64 Pixel, COG-Punktmatrix-LCD.
Heiße verkaufende COG-LCD-Anzeige mit SPI-Schnittstellen-Fabrikgroßverkauf
SPI-LCD-Display 2,2 Zoll 128 x 64 COG-Grafik-LCD mit 128 x 64 Punkten, STN-Anzeigemodus, Unterstützung der SPI-Schnittstelle, 6 Uhr-Betrachtungswinkel, VDD-Treiberspannung ST7567, 1/64 Duty, großer Betriebstemperaturbereich {{10} }~70 Grad, Lagertemperatur: -30~ plus 80 Grad.
ARTIKEL | Standardwert | Einheit |
Anzahl der Pixel | 128 X 64 | -- |
Modulabmessung | 41.00(W) x 59.00(H) x 5.00 (T) | mm |
Anzeigemodus | STN Positiv/Negativ transflektiv | |
Anzeigen des Anzeigebereichs | 28.60(W) x 53.60(H) | mm |
Aktiver Anzeigebereich | 24.93(W) x 48.61(H) | mm |
Treibermethode | 1/64 Einschaltdauer, 1/9 Vorspannung | -- |
Blickrichtung | 6 Uhr | -- |
Farbe der LED-Hintergrundbeleuchtung | 3 LEDs Weiß 3,0V 45mA | -- |
Oberflächentyp | Serielle Schnittstelle | |
LCD-Treiber | ST7567 | |
Betriebstemperatur | -20 ~ 70 | Grad |
Lagertemperatur | -30 ~ 80 | Grad |
SPI LCD MLG12864J-8 Pinbelegung:
PIN-NR. | SYMBOL | PIN-Beschreibung |
1 | VG | VG ist die LCD-Treiberspannung für Segmentschaltungen bei positivem Rahmen |
2 | XV0 | XV0 ist die LCD-Treiberspannung für gemeinsame Schaltkreise bei positivem Frame |
3 | V0 | V0 ist die LCD-Treiberspannung für gemeinsame Schaltungen bei negativem Rahmen |
4 | VSS | Boden |
5 | VDD | Stromversorgung 3,0V |
6 | D7 | Serielle Dateneingabe |
7 | D6 | Serieller Takteingang |
8 | A0 | Daten- oder Befehlsauswahlsignaleingang |
9 | RES | Ein Reset-Pin |
10 | CS | Chip-Select-Signaleingang (aktiv niedrig) |
F: Wie lange kann ich damit rechnen, die Probe zu erhalten?
A: Konturzeichnung: 2-3 Tage Beispielzeit: 7-12 Werktage
Wir sind eine professionelle Manufaktur, die sich auf TN-, HTN-, FSTN-, STN-Monochrom-LCD, LED-Hintergrundbeleuchtung und LCD-Module in Shenzhen spezialisiert hat!OEM/ODM Bitte kontaktieren Sie uns.
